Consultoria em ​Engenharia de integridade Estrutural​

Soluções praticas e eficientes para problemas ​complexos de engenharia

Structural Design of Architectural Engineer

Nossa ​experiência ​faz a​ diferença​

Atuando na área energia há mais de 20 ​anos, nossos consultores são altamente ​especializados em INTEGRIDADE ​ESTRUTURAL e possuem experiência ​nacional e internacional fornecendo ​soluções para problemas complexos de ​engenharia em diversos segmentos da ​indústria.

Áreas de Atuação

Oil Refinery

Óleo & Gás


Petrochemical  icon

Petroquímicas

Pipelines

Dutos

Nossas especilidades

Análise de Tensões / ​Elementos finitos ​(FEA)

Adequação ao Uso / ​Fitness-for-Service ​(FFS)


Integridade de ​Tubulações e Dutos ​Rígidos

Projeto Mecânico, ​Alteração e Reparo ​de Equipamentos

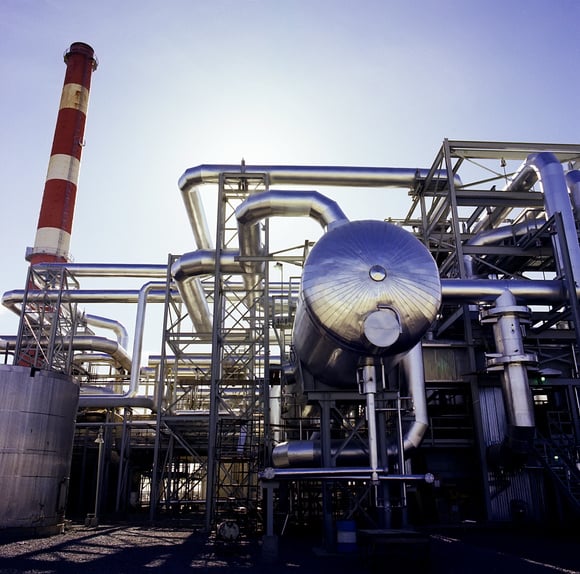

Gas Plant and Pressure Vessel

Como ​podemos ​ajudar

Fornecemos laudos conclusivos sobre a ​integridade estrutural e vida remanescente ​de diversos equipamentos...

  • Vasos de Pressão
  • Esferas e Tanques de Armazenamento
  • Caldeiras e Trocadores de Calor
  • Tubulações e Acessórios
  • Dutos Enterrados e Submersos
  • Equipamentos Submarinos
  • Estruturas Navais


Design calculation of ASME nozzle

Referências Técnicas

ASME VIII Div. I e II

ASME B31

API-620 / API-650

Proteção contra colapso plástico


Proteção contra flambagem


Proteção contra ratcheting


Proteção contra fadiga


Analise de flexibilidade


API-579

BS-7910

A​SME PCC-2

Perda de espessura


Fratura Frágil (Brittle Fracture)


Desvio de forma, e amassamentos


Fluência (Creep)


Mecânica da Fratura


Fadiga e propagação de trincas


DNV RP F105

DNV RP C203

A​SCE 7

Fadiga de vãos livres de ​dutos rígidos submarinos


Fadiga de estruturas navais


Analise termo-esturutral ​de dutos enterrados


Conheça alguns de nossos ​projetos

Projeto de alteração e ​reparo de reator da ​indústria petroquímica


Análise realizada em função de ​deformação plástica devido ao ​mecanismo de fluência no costado. ​Um reparo foi proposto para ​garantia da proteção contra colapso ​plástico e flambagem, e o projeto foi ​verificado a partir de análise de ​adequação ao uso segundo Nível 3 ​de avaliação conforme critérios do ​documento API-579. A avaliação foi ​suportada por cálculos numéricos ​pelo método dos elementos finitos.


Análise de adequação ao ​uso devido a trincas de ​corrosão sob tensão (CST)


Análise de tensões e subsequente ​cálculo de mecânica da fratura para ​demonstrar que as trincas de ​corrosão sob tensão detectadas não ​comprometem a integridade ​estrutural do equipamento nas ​condições de projeto. Os cálculos ​foram realizados segundo Nível 2 da ​Parte 9 do documento API-579 - ​Fracture Mechanics. A avaliação foi ​suportada por cálculos numéricos ​pelo método dos elementos finitos.


Análise de adequação ao ​uso e projeto de reparo ​de chaminé


Análise realizada em função de ​corrosão severa no costado próximo ​ao bocal da chaminé. Um reparo foi ​proposto para garantia da proteção ​contra colapso plástico e ​flambagem, e o projeto foi ​verificado a partir de análise de ​adequação ao uso segundo Nível 3 ​de avaliação da Parte 4 e Parte 5 ​segundo critérios do documento ​API-579 - Generalized and Localized ​Metal Loss.

Análise de vida útil a ​fadiga de vãos livres de ​dutos rígidos submarinos


Cálculo de vida a fadiga de vãos ​livres de dutos rígidos submarinos ​em operação. Demonstrado que não ​havia necessidade de intervenção ​para realização de calcamentos e ​alteração de suportes nos vãos livres ​devido a vibração por ​desprendimento de vórtices (VIV). ​Cálculos suportados pelo método ​dos elementos finitos, segundo ​requisitos dos documentos DNV RP ​F105 e DNV RP C203.

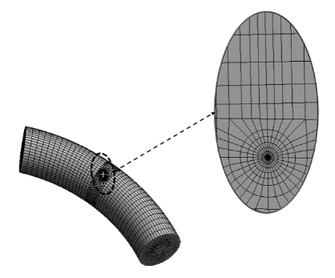

Cálculo de mecânica da ​fratura para suporte a ​análise de falhas

Análise realizada pelo método dos ​elementos finitos para suporte e ​investigação da falha ocorrida em ​molas de válvulas da indústria ​petrolífera offshore. Uma trinca ​representativa de um conjunto de ​pites foi inserida na malha do ​modelo numérico para calcular o ​fator intensificador de tensões na ​ponta da trinca e determinar seu ​tamanho crítico, em função da ​tenacidade do material.

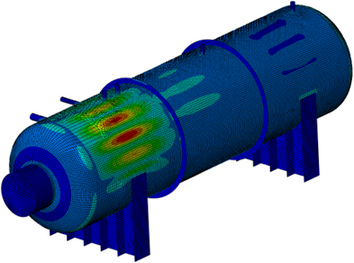

Análise de corrosão ​severa em costado de ​vaso de pressão


Análise de tensões não linear em ​função de corrosão severa sob ​isolamento no costado do vaso de ​pressão, para verificar a proteção do ​equipamento contra colapso plástico ​e flambagem. A integridade do ​equipamento foi verificada a partir ​de análise de adequação ao uso ​Nível 3 da Partes 4/5 do documento ​API-579, sendo possível demonstrar ​que nenhuma alteração de projeto ​ou reparo era necessária.

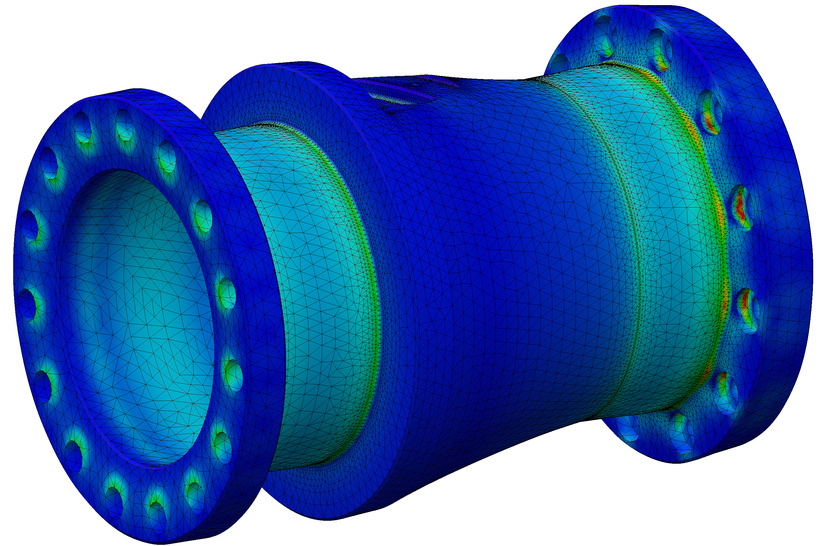

Análise termo-estrutural ​em flanges de alta ​pressão


Avaliação para suportar a tomada de ​decisão de operar o sistema com ​materiais fora de especificação. O ​estudo incluiu uma análise térmica ​para simular queda de temperatura ​devido a vazamento, e a distribuição ​de temperatura foi utilizada para ​quantificar o estado de tensões nos ​parafusos, junta de vedação e corpo ​do flange. As tensões atuantes foram ​utilizadas para cálculo de mecânica ​da fratura e definição de plano de ​inspeção dos componentes.


Análise de mecânica da ​fratura de juntas soldadas ​de esferas


Estudo de adequação ao uso ​realizado para avaliar a estabilidade ​de diversas descontinuidades ​detectadas nas soldasdo ​equipamento. A avaliação foi ​realizada segundo Nível 2 da Parte 9 ​do documento API-579 - Fracture ​Mechanics. Os cálculos ​confirmaram a integridade ​estrutural do equipamento sem a ​necessidade de realização de reparo ​ou alterações de processo.


Análise de tensões de ​olhais de içamento de ​plataformas offshore



Cálculo numérico pelo método dos ​elementos finitos para simular o ​içamento de modulo de mais de 500 ​toneladas. A análise foi necessária ​após detecção de descontinuidades ​planares nas soldas dos olhais, e um ​estudo de mecânica da fratura foi ​realizado para demonstrar que a ​operação de içamento poderia ser ​realizada sem o risco de falha ​catastrófica. Os cálculos foram ​realizados Parte 9 do documento ​API-579 - Fracture Mechanics.

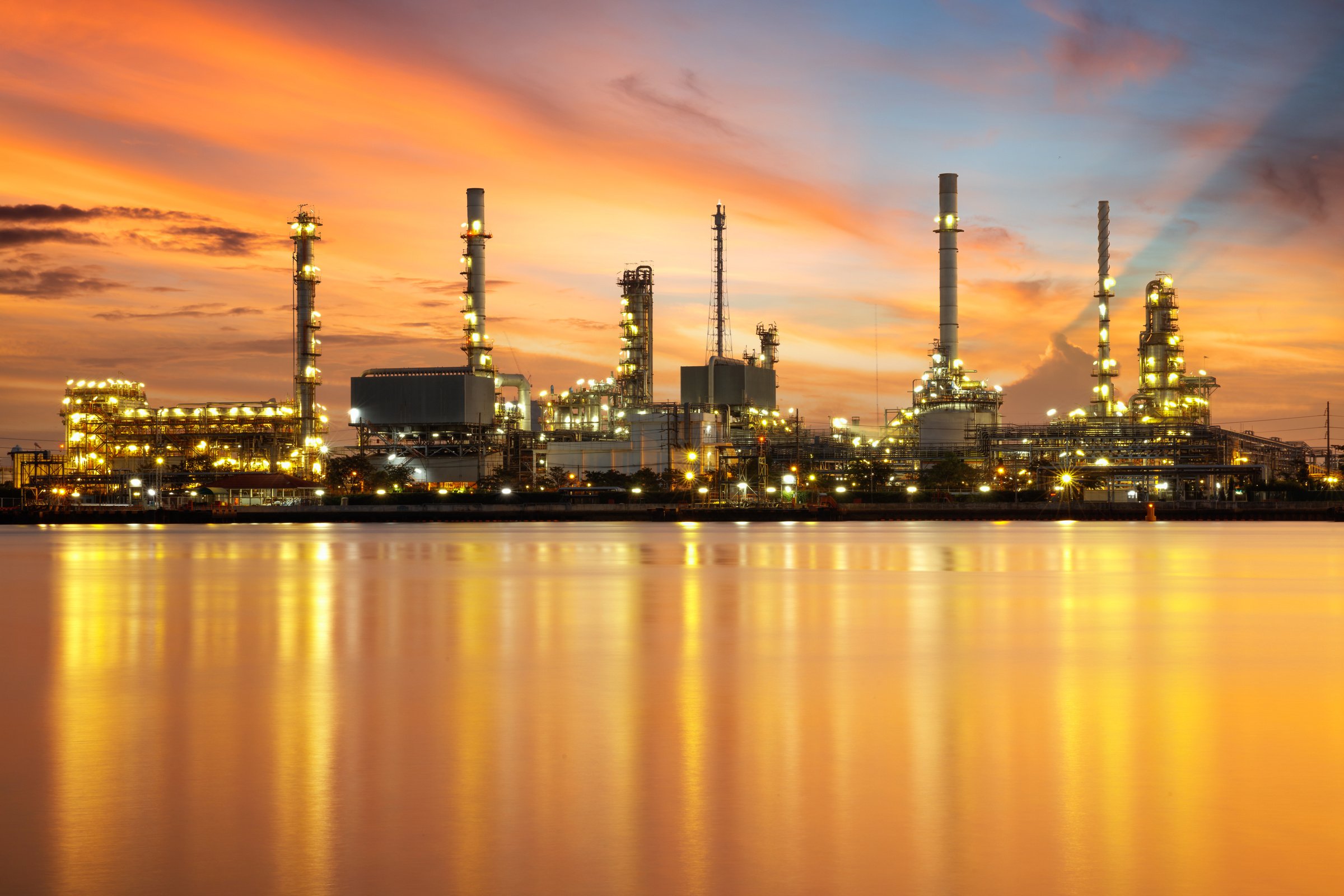

Petrochemical plant

Entre em ​contato

suporte@vsi-engenharia.com
